Dissolved Ozone Monitor

Supplier ng Dissolved Ozone Monitor

Prinsipyo ng pagtuklas: Paraan ng pagsipsip ng dalawahang daanan ng UV, na ginagamit para sa pagsusuri at pagtuklas ng natutunaw na konsentrasyon ng tubig ng ozone sa tubig sa gripo, purong tubig, o industriya ng semiconductor.

Saklaw ng pagsukat: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Mga feature ng produkto: Ang UV Dissolved Ozone Monitor na ito ay may internal light source na awtomatikong adjustment function, na maaaring ayusin ang liwanag ng LED light source sa real-time batay sa reference light data ng zero point upang matiyak ang katatagan ng zero point. Ang UV optical ozone water concentration analyzer na ito ay maaaring konektado sa parallel o series sa dissolved ozone water pipeline, pangunahing ginagamit para sa pagsusuri at pagtuklas ng dissolved ozone water concentration sa tap water, pure water, o semiconductor na industriya.

Ang dissolved ozone analyzer na ito ay may awtomatikong adjustment system function na may UV light source, na maaaring ayusin ang liwanag ng UV LED light source sa real-time ayon sa reference light data upang mapanatili ang pare-parehong zero point data, na tinitiyak ang katatagan ng zero point. Ito ay isang patented na produkto ng aming kumpanya. Ang UV optical ozone water concentration analyzer na ito ay maaaring gumana nang tuluy-tuloy nang walang tigil sa loob ng 24 na oras.

Dissolved Ozone Analyzer - Pangkalahatang-ideya ng Produkto

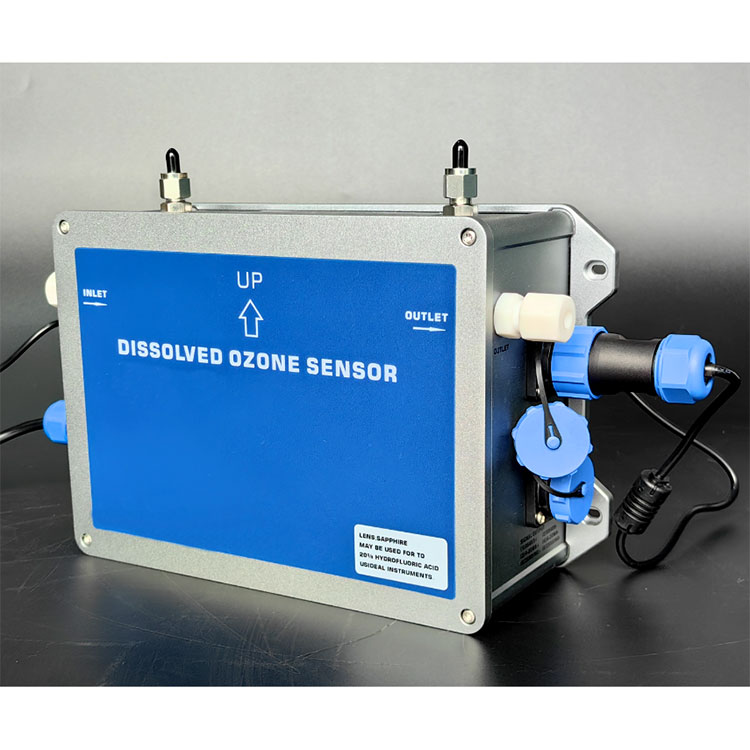

Ang dissolved ozone concentration analyzer ay isang direktang pagsukat ng ozone content sa ultrapure water o pare-pareho ang labo ng tubig gamit ang ultraviolet spectrophotometry. Ang nako-customize na bersyon ay HF, na maaaring gamitin para sa 20% hydrofluoric acid ozone aqueous solution. Kabilang sa mga materyal na may kontak sa ozone water ang PTFE, FFPM, PFA, at quartz o sapphire. Ang OZ-300W UV dissolved ozone water concentration analyzer ay nilagyan ng inlet at outlet, at nilagyan ng touch screen operation interface. Ang output ay direktang konektado sa PLC na may 4-20mA at RS-485 na mga linya ng signal.

Ang dissolved ozone concentration analyzer ay may awtomatikong adjustment system function na may UV light source, na maaaring ayusin ang liwanag ng UV LED light source sa real-time ayon sa reference light data upang mapanatili ang pare-parehong zero point data, na tinitiyak ang katatagan ng zero point. Ito ay isang patented na produkto ng aming kumpanya. Ang ozone analyzer na ito ay maaaring patuloy na gumana nang walang tigil sa loob ng 24 na oras. Ang superyor na katatagan ng ozone concentration analyzer na ito ay nakakamit sa pamamagitan ng paggamit ng isang tunay na dual beam optical system at isang napakatagal na ultraviolet LED light source.

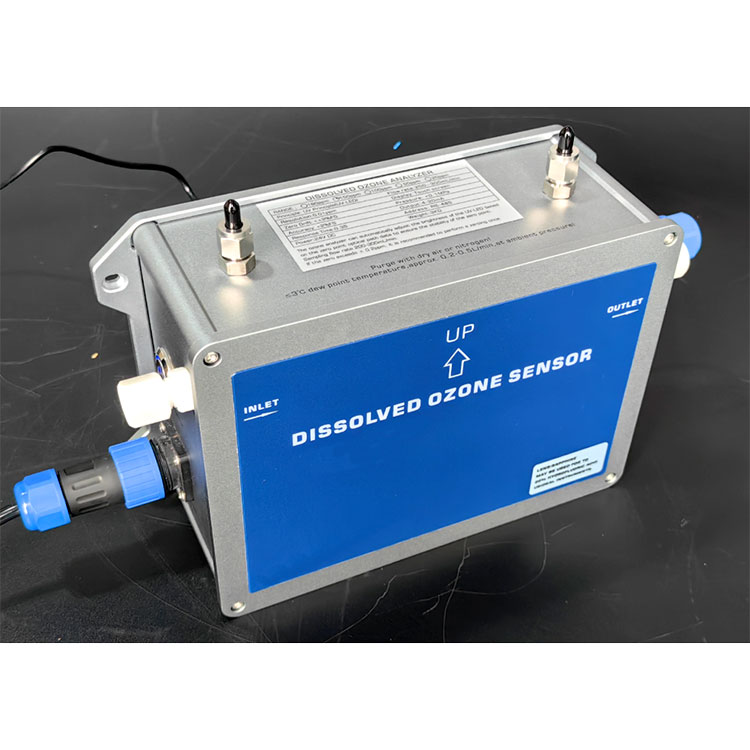

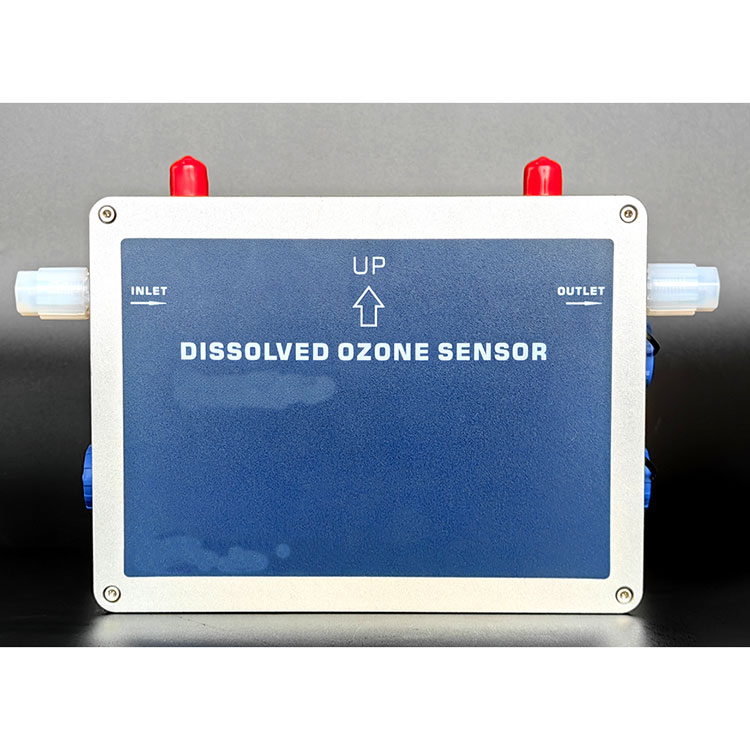

Ang shell ng dissolved ozone concentration analyzer ay isang aluminum shell na may splash proof na disenyo, antas ng proteksyon: IP65, laki: 260x160x90mm (WxHxD), at bigat na humigit-kumulang 3 kilo. Ang dissolved ozone water concentration analyzer na ito ay maaaring i-wall mount, na may disenyong hook sa likod. Kapag kailangan ang pag-install, ibibigay ang apat na mounting bracket.

Ang inlet flow rate ng dissolved ozone water concentration analyzer ay 200-300ml/min. Kung kailangan ang kontrol sa daloy, dapat na maglagay ng throttle valve o flow meter sa labasan ng dissolved ozone water concentration analyzer. Ang throttle valve na ito ay dapat na nakaposisyon sa likod ng sensor (hindi kailanman sa harap nito! Ang pag-install ng throttle valve sa inlet ay bubuo ng mga bula, kaya't mahigpit na ipinagbabawal para sa ozone water na may mga bula ng tubig na pumasok sa dissolved ozone water analyzer.)

Ito ay kinakailangan upang mapanatili ang kalinisan ng pumapasok na tubig ng dissolved ozone water concentration analyzer, at upang mapanatili ang kalinisan ng mga panloob na sensor ng dissolved ozone water analyzer. Inirerekomenda na i-calibrate ang zero point ng dissolved ozone water concentration analyzer tuwing 2 linggo. Kapag nag-calibrate ng zero point, dapat na ipasok ang malinis na tubig na walang ozone o kulay

Dissolved ozone analyzer - Mga tampok ng produkto:

Paraan ng pagsubok: Dual path na paraan ng pagsipsip ng UV, long-life light source system, mataas na katumpakan ng pagsukat.

Prinsipyo ng pagsukat: Ayon sa batas ng Lambert Beer, ang tumpak na pagsukat ay isinasagawa sa pamamagitan ng prinsipyo ng photometric absorption.

Saklaw ng pagsukat: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Light source system: Foreign long-life ultraviolet light source system (wavelength 253.7nm), na may libreng warranty na 3 taon.

Paggamit: Panloob na pag-install at paggamit, nilagyan ng hindi tinatablan ng tubig aviation plug terminal.

Light pool system: Paghiwalayin ang teknolohiya ng light pool, walang tagas, mataas na pressure resistance, at resistensya sa mataas na flow rate sampling na epekto ng likido.

Intelligent na kompensasyon: nilagyan ng awtomatikong zero adjustment at awtomatikong function ng kompensasyon ng light source.

Paraan ng operasyon: Maaari itong manu-manong i-zero, at sa panahon ng pag-zero, kinakailangan upang matiyak na walang ozone aqueous solution sa instrumento.

Display unit: mg/L, ppm opsyonal.

Pagpapakita ng data: High definition color touch screen.

Output function: 4-20mA, RS485 komunikasyon.

Awtomatikong zero adjustment: Maaari nitong isaayos ang liwanag ng ultraviolet LED light source sa real-time batay sa reference light data upang mapanatili ang isang pare-parehong zero point na data, na tinitiyak ang katatagan ng zero point.

Maramihang bersyon:

Ang normal na bersyon ay ginagamit para sa tap water at purified water.

Ang bersyon ng HF ay maaaring gamitin para sa 20% hydrofluoric acid ozone aqueous solution.

Dissolved ozone analyzer - Istraktura at komposisyon ng produkto

【1】Mga sukat ng pag-install na naka-mount sa dingding

【2】Display panel at display screen

【3】Power input, signal output, pumapasok at labasan

Power input:

Output ng terminal ng signal:

DISSPLAY SIGNAL terminal: ginagamit para ikonekta ang mga remote na display signal (ang makina na ito ay mayroon nang display screen)

Ang gas interface sa itaas ng UV dissolved ozone water analyzer ay ginagamit para sa compressed air interface. Kung ang temperatura ng tubig ng ozone ay masyadong mababa, inirerekumenda na ipasok ang naka-compress na hangin sa instrumento upang maiwasan ang paghalay sa panloob na pipeline ng tubig ng ozone ng instrumento.

 Dissolved ozone analyzer - Diagram ng proseso ng koneksyon ng produkto

Dissolved ozone analyzer - positive pressure branch sampling connection diagram

(Inirerekomenda na gamitin ang proseso ng koneksyon na ito para sa split sampling. Tandaan na kailangang i-install ang flow meter sa labasan ng dissolved ozone water analyzer.)

Dissolved ozone analyzer, negatibong pressure water pump sampling connection diagram

(Inirerekomenda na gamitin ang proseso ng koneksyon na ito para sa split sampling. Tandaan na kailangang i-install ang flow meter sa labasan ng dissolved ozone water analyzer.)

Tandaan: Ang tagagawa ng dissolved ozone water flow meter ay isang standard configuration accessory, at ang negative pressure water pump ay isang opsyonal na produkto. Maaari kang kumunsulta sa tagagawa upang bilhin ito nang hiwalay.

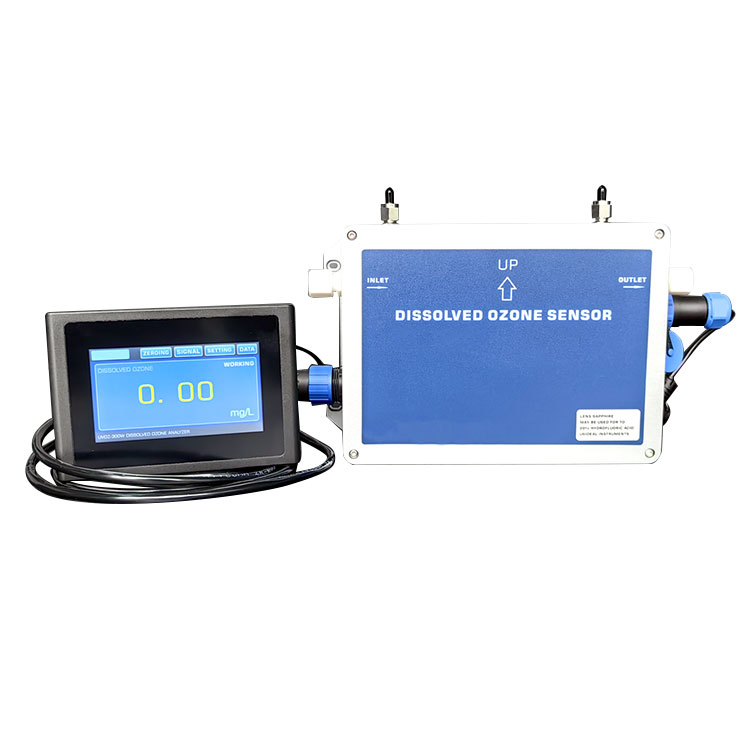

Tandaan: Kung walang bersyon ng display, hiwalay na iko-configure ng manufacturer ang mga wired touch screen na accessory (haba ng wire sa loob ng 2 metro)

Dissolved ozone analyzer - Mga teknikal na parameter:
