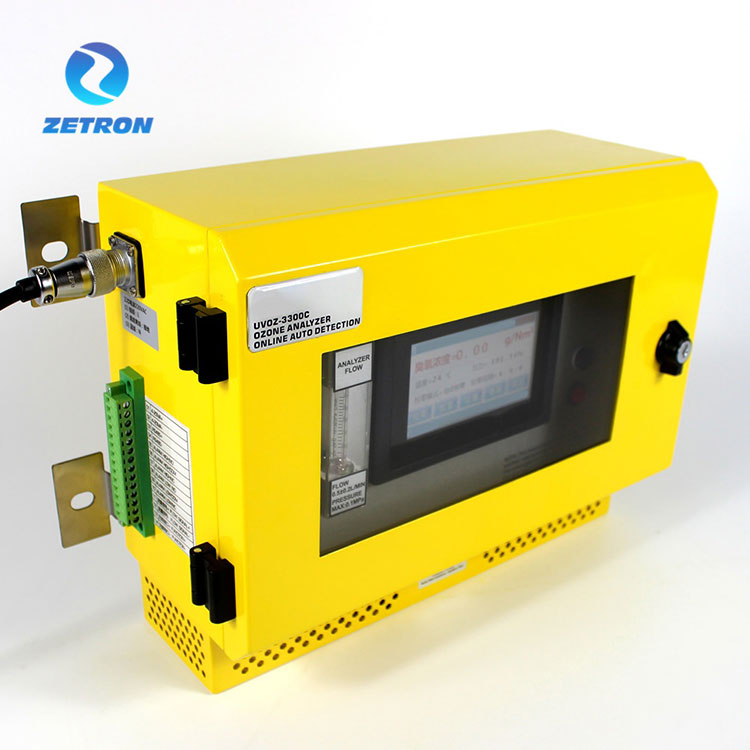

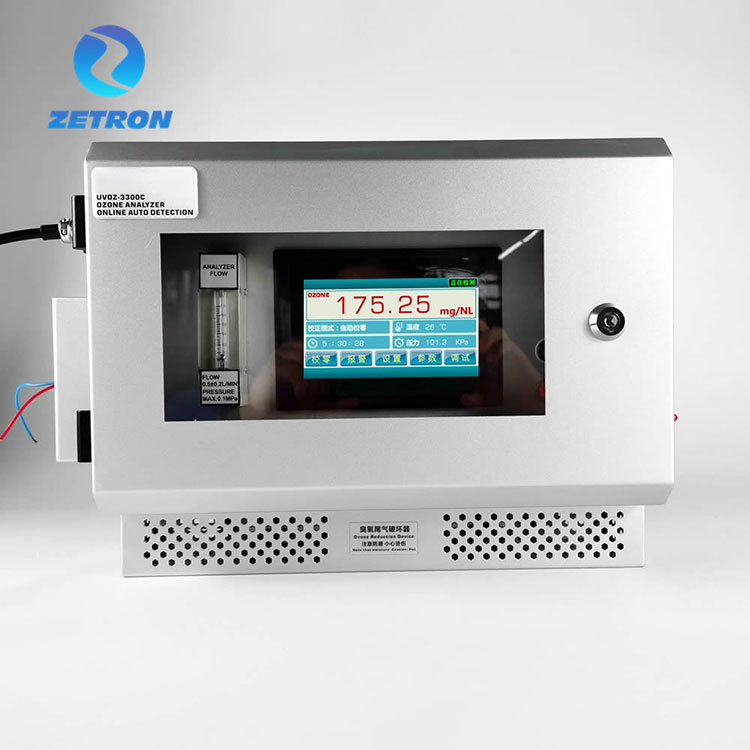

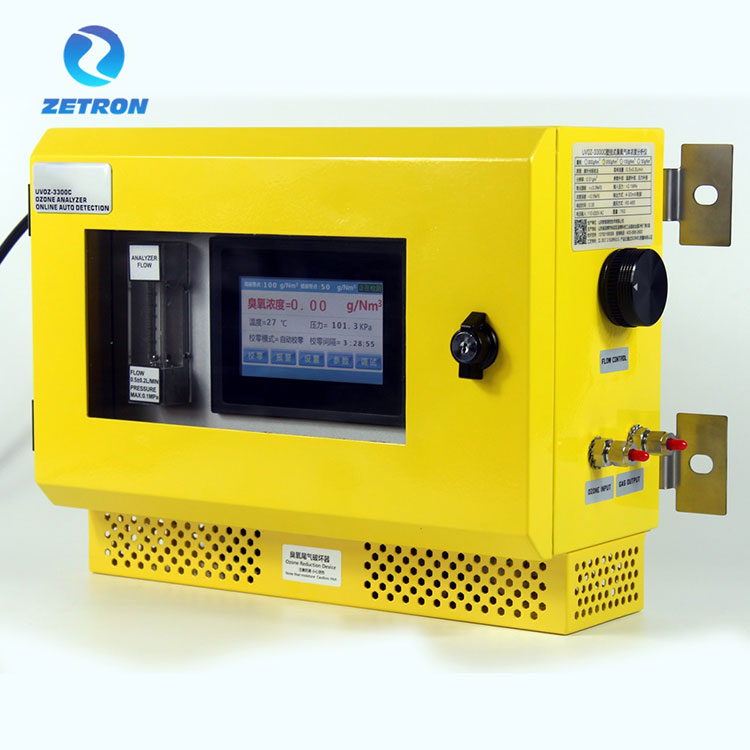

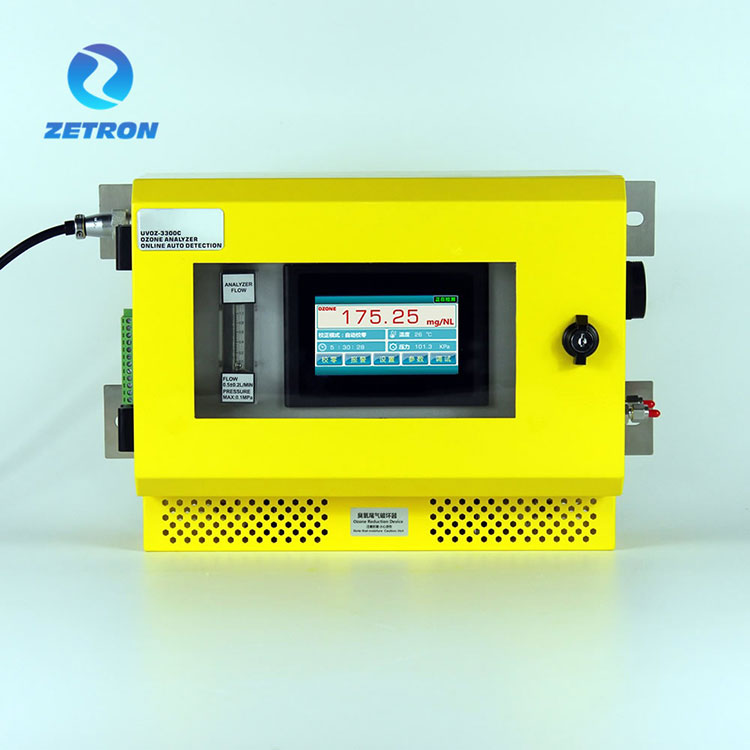

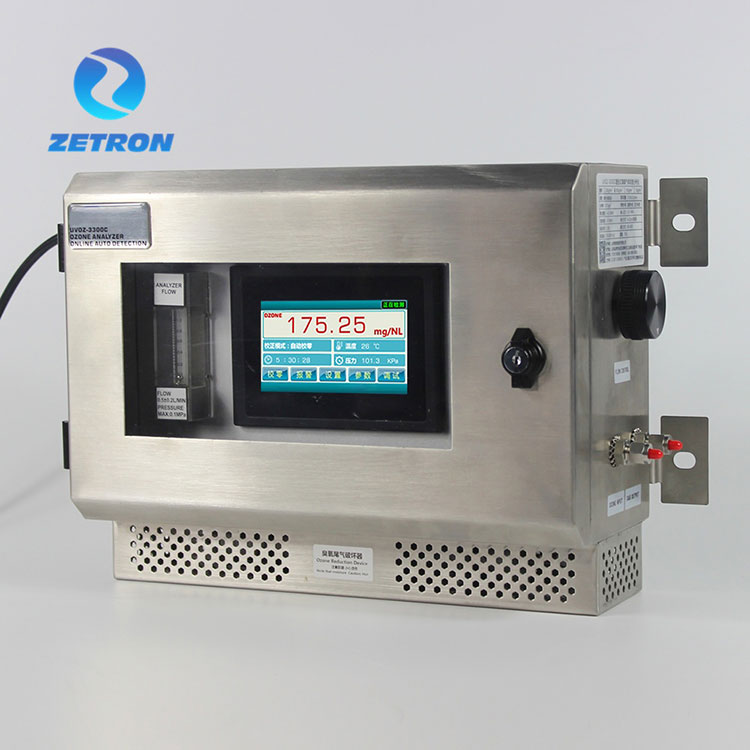

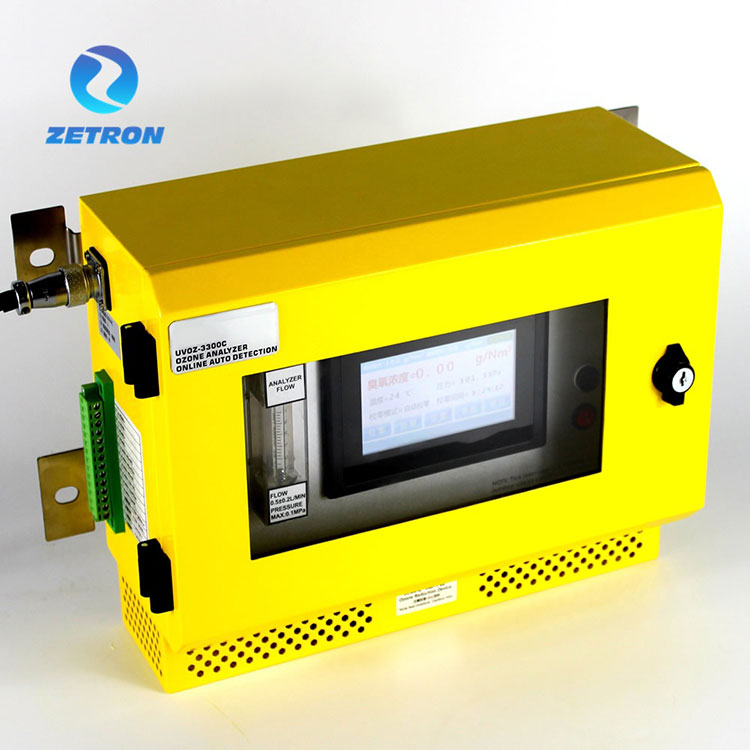

Wall-mount ozone analyzer

Batay sa batas ng Lambert Bill, ang analyzer ng sa pamamagitan ng pagsukat ng pagbabago ng intensity ng light signal bago at pagkatapos ng pagsipsip ng UV upang makalkula ang kasalukuyang konsentrasyon ng osono.Ang kagamitan ay nagpatibay ng advanced na dual UV light source system na may intelihenteng sistema ng pamamahala ng lampara ng lampara at pinaghiwalay na teknolohiya ng photocell na nagbibigay -daan sa epekto ng analyzer.

Ang dingding na naka-mount na ozone analyzer ay may interface ng touch screen, na nagpapakita ng real-time na konsentrasyon ng osono. At ang touch screen ay kasama din ng pagpapakita ng presyon at temperatura. Para sa mataas na saklaw ng konsentrasyon (g/nM3), mayroon itong pag -andar ng daloy ng pag -input, na maaaring ipakita ang output ng generator ng osono sa real time. Ang pangunahing sangkap ay nagpatibay ng long-life UV light system na may mataas na light transmittance quartz upang maiwasan ang zero na pag-anod mula sa nakakaapekto sa katumpakan ng pagtuklas. Hindi na kailangang isara ang pag -input ng osono kapag zero upang matiyak na ang kagamitan ay maaaring tumakbo nang patuloy na 24 na oras.

Ang konsentrasyon ng osono ay ipinapakita sa alinman sa porsyento na bigat ng osono (%wt/wt), gramo ng osono bawat normal na cubic meter ng sample gas (g/nm3) sa alphanumeric display. Ang yunit ng konsentrasyon ay maaaring mabago sa panahon ng operasyon.

Ang mga karagdagang nababago na mga parameter ay bukod sa iba:

Yunit ng Pressure Display (KPA)

Mga parameter ng alarma (mataas/mababang threshold)

Kalikasan ng gas ng carrier: hangin o oxygen (incl. Psa)

RS-485 Mga parameter ng interface

4-20mA signal output

Opsyonal na saklaw at mode ng pagtatrabaho

 Mga Teknikal na Tampok

Ang istraktura

Power input ：

Alarm singal output

Singal output

Ang koneksyon at proseso

Ozone Analyzer Aktibong Pressure Sampling Proseso ng Proseso

Pagtuturo ng Operasyon

【1】. Paggamit ng kondisyon

Ang analyzer na ito ay ginagamit para sa panloob na pag -install at operasyon. Inirerekomenda na mag -preheat ng 5 minuto at pagkatapos ay zeroing isang beses. Maaari itong magamit online sa loob ng 24 na oras. Mangyaring bigyang pansin ang kaligtasan ng kapangyarihan at kapaligiran kapag gumagamit. Nilagyan ito ng UV LED light source monitoring system, at ang system ay maiayos ayon sa ningning ng ilaw na mapagkukunan. Kung ang paglihis ng zero nang walang osono, maaari mong manu -manong zero upang linisin. Paminsan -minsan, nangyayari ang zero paglihis, na maaaring balewalain.

【2】 Ang mga pag -iingat

①Ang ozone analyzer ay ginagamit para sa panloob at ang kapaligiran ay dapat na panatilihing maaliwalas, tuyo, walang iba pang mga nakakadilim na gas. Sa partikular, kung mayroong ammonia, hydrogen chloride, hydrogen sulfide at iba pang mga gas sa kapaligiran ay dapat na napapanahong protektado mula sa kaagnasan. Ang anumang problema na dulot ng kondisyong ito ay hindi sa loob ng libreng garantiya.

Ang ②clean at dry ozone gas ay dapat garantisado. Kung kailangan makita ang konsentrasyon ng ozon gas sa mga mahalumigmig na lugar o may langis, alikabok, mga filter (flue gas filter) at dehumidifier (electronic condensers) ay dapat na mai -install sa pasilyo ng instrumento. Kung hindi man ang anumang problema na dulot ng kondisyong ito ay hindi sa loob ng libreng garantiya.

Mahigpit na ipinagbabawal na ikonekta ang outlet ng maubos na gas destroyer sa pangunahing pipeline, at ang tambutso na gas ay dapat na walang laman o masira.

④ Kung ang instrumento ay hindi ginagamit sa loob ng mahabang panahon, kinakailangan upang ma -electrify ang pampainit nang regular at itabi ang instrumento laban sa kahalumigmigan

⑤Exhaust gas destroyer sa nagtatrabaho na estado ay magiging masigasig, mahigpit na ipinagbabawal ang direktang paghawak ng kamay. Bigyang-pansin ang maubos na gas destroyer ay hindi wasto kung matagal na sa pagkakabukod ng kahalumigmigan. Kung natagpuan ang overflow ng ozone gas sa outlet, mangyaring makipag -ugnay sa paggawa upang palitan ito.

⑥ Ang pipe ng koneksyon ng inlet ay dapat gumamit ng materyal na PTFE.

⑦ Ang air filter ng tagagawa ay maaari lamang mag -filter ng mga particle ng alikabok. Kung ang gumagamit ay kailangang makita ang ozone gas na may langis ng ambon, water mist at iba pang media, mangyaring makipag-ugnay sa tagagawa sa oras upang ipasadya ang aparato ng pre-paggamot.

C. interface ng operasyon

（Mataas na Konsentrasyon 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3）

Pangunahing interface-normal na function ng pagpapakita

Ang "Paggawa", "Pag -calibrate" at "Error" ay ipinapakita sa ibabang kanang sulok ng pangunahing interface ng display ng screen.

● Paggawa: Patakbuhin ang katayuan sa pagsubok

● Zeroing: Ang instrumento ay nasa zero na operasyon ng pagkakalibrate

● Error: pagkabigo ng ozone analyzer. Mangyaring makipag -ugnay sa tagagawa sa oras.

● Paglo -load: Matapos i -on ang instrumento, ipinapakita ng mainit na makina ang katayuan ng paglo -load

Zeroing Menu

Ang mga gumagamit ay maaaring pumili sa pagitan ng mga mode na "Manu -manong Zero Calibration" at "Awtomatikong Zero Calibration" ayon sa sitwasyon.

Ang awtomatikong oras ng pag -calibrate ng zero ay maaaring itakda ng mga gumagamit ayon sa kanilang mga pangangailangan.

Kapag ang halaga ng konsentrasyon ng osono ay napansin na be ≥100g/nm3, inirerekomenda ng tagagawa ang isang awtomatikong oras ng pag-calibrate ng zero na 24-96 na oras.

Kapag nakita ang mga halaga ng konsentrasyon ng osono ng ozone100g/NM3, inirerekomenda ng tagagawa ang isang awtomatikong oras ng pag-calibrate ng zero na 8-12 na oras.

Ang pindutan ng "Manu -manong Zero Calibration minsan", kapag nag -trigger, ay nagsasagawa ng isang zero na operasyon ng pagkakalibrate sa analyzer ng konsentrasyon ng ozone gas.

Menu ng signal

Ang mga gumagamit ay maaaring mag -set up ng "mataas na puntos ng alarma" at "mababang mga puntos ng alarma" ayon sa kanilang sitwasyon. Ang instrumento na may dalawang hanay ng output ng signal ng relay, maaaring ikonekta ng mga gumagamit ang dalawang hanay ng HINDI, com, NC relay signal.

Kapag gumagamit ng mga signal ng relay, dapat tandaan na ang mga signal ng relay ay dapat na DC power input na may maximum na 24V.try upang maiwasan ang direktang pag -access sa mga signal ng relay sa pamamagitan ng 220VAC.

Pagtatakda ng menu

a. Ang mga gumagamit ay maaaring magtakda ng "kabayaran sa temperatura" upang magdala ng mga halaga sa "bukas" at "isara" na mga lokasyon na may mga kalkulasyon ng konsentrasyon ng osono.

b. Ang mga gumagamit ay maaaring magtakda ng "kabayaran sa presyon" upang magdala ng mga halaga sa "bukas" at "isara" na mga lokasyon na may mga kalkulasyon ng konsentrasyon ng osono. Ang instrumento ng presyon ng transmiter ay sumusuporta sa pumping sampling at aktibong kabayaran sa presyon.

c. Maaaring piliin ng mga gumagamit ang yunit tulad ng sa ibaba ayon sa sitwasyon:

Karagdagang paliwanag:

Ang mga yunit ng G/NM3 & G/M3 NTP ay nangangahulugang ang konsentrasyon ng osono sa karaniwang temperatura (20 ℃ marahil） at ang karaniwang presyon (101.325 kPa) .g/m3 NTP

（NTP- normal na temperatura at presyon ， STP- Pamantayang temperatura at presyon）

Ang G/NM3 ay isang expression ng internasyonal na expression. Ang display ay sumusunod sa internasyonal na kasanayan at pinagtibay ang expression mode ng G/NM3 na konsentrasyon.

Data ng menu

Tingnan ang pangunahing screen ng menu ng parameter.

Ang mga halaga ng data sa menu ng parameter ay pareho sa mga tagapagpahiwatig ng parameter na ginagamit ng mga tauhan ng teknikal na tagagawa upang masuri ang pagganap ng ozone analyzer. Ang pahina ng parameter na ito ay nagpapakita ng iba't ibang mga parameter ng dual path ultraviolet absorption ozone analyzer, na ginamit upang matukoy kung ang ozone analyzer ay nasa normal na pagtuklas at katayuan ng pagpapakita.

● UVLED-R: Ang reaksyon ay ang mapagkukunan ng ilaw ng UV sa kawalan ng mga parameter ng ilaw ng gas light.

● UVLED-M: Ang parameter ng light intensity ng mapagkukunan ng ilaw ng UV pagkatapos na dumaan sa silid ng pagtuklas (light cell).

● Ang data-zero anddata-ABSR ay isang halaga ng data ng parameter na nakuha ng ozone analyzer ayon kay Bill Lambert Law at Program Algorithm.

Katayuan ng System: "Normal" at "Error" ay maaaring hatulan kung ang ozone analyzer ay maaaring gumana nang normal ayon sa pagkalkula ng mga parameter ng instrumento.

● Ang theled-svalue ay ang kakayahan ng gumagamit na muling maibalik ang data ng sensor ng konsentrasyon ng ozone batay sa mga pagbabago sa kasalukuyang konsentrasyon.

Ang ratio ng sanggunian ay sumasalamin sa intensity ng kasalukuyang ultraviolet LED light source kapag hindi ito nakalantad sa gas.

Ang halaga ng sanggunian ay sumasalamin sa parameter ng intensity ng pag -iilaw ng ultraviolet LED light source nang hindi dumadaan sa gas sa panahon ng pag -calibrate ng zero.

Awtomatikong pag -aayos ng pag -aayos: Ang background ng instrumento ay magtatala ng ningning (halaga ng sanggunian) ng ultraviolet LED sa panahon ng pag -calibrate ng zero. Kapag ang ningning ng ultraviolet LED ay lumihis, ang system ay awtomatikong iwasto ang ningning ng ultraviolet LED, upang ang zero point ng sensor ng konsentrasyon ng gasolina ay awtomatikong nababagay sa loob ng isang tiyak na saklaw, epektibong maiwasan ang zero point paglihis.

Menu ng debug

Ang debugging mode menu ay ang mga pangunahing setting at para sa pag -aayos ng mga parameter. Ang mga gumagamit ay hindi subukang ipasok ang menu ng password, kapag naabot ang error sa password ng isang tiyak na oras, ang instrumento ay awtomatikong mai -lock na may asul na screen.

Ang interface ng background ng operasyon at mga setting na ito ay maaaring baguhin at baguhin ang mga parameter ng ozone analyzer, tulad ng "koepisyent ng konsentrasyon", "UV lamp lightness", "4-20mA na halaga", "temperatura", "presyon", "photoelectric na mga parameter ng tatanggap", "halaga ng pagwawasto", "bumalik sa zero na halaga".

【4】 Mga Tagubilin sa Komunikasyon

● 4-20mA Singal output

Ang output ng signal ng 4-20mA ay isang aktibong output. Ang mga gumagamit ay maaaring direktang ma -access ang mga kagamitan sa pagkuha ng data tulad ng solong chip computer o PLC. Huwag kailanman i-load ang boltahe sa 4-20mA signal port.

● RS-485 Komunikasyon （Pagpili ng Pagpili）

Tandaan: Pagtatakda ng Address sa display ng touchscreen!

● RS-485 Komunikasyon （Pagpili ng Pagpili）

Mode ng komunikasyon ： Modbus-rtu (RS－485) ；

Mga Parameter ng Komunikasyon ： 9600，8 ， n ， 1 ；

Format ng Data ： Tumanggap ng HexAdecimal, Hexadecimal Ipadala

Basahin ang Halaga ng Rehistro:

Ibalik ang data

Sumulat ng Rehistro ：

Halaga ng Pagbabalik:

7. Ang pagpapanatili

Sa normal na paggamit, ang aktwal na buhay ng serbisyo ay nakasalalay sa kapaligiran ng site. Inirerekomenda na i -calibrate ang analyzer isang beses bawat 18 buwan sa pamamagitan ng pagbabalik pabrika (libre ang pagkakalibrate, ang gumagamit ay nagbabalik at bayad sa transportasyon). Sa malupit na kapaligiran, inirerekomenda na i -calibrate ang sensor minsan bawat 12 buwan upang matiyak ang bisa ng data ng pagsubok. Mga item sa pagpapanatili tulad ng sumusunod:

(1) kung may pagtagas sa sistema ng paggamit; Kung ang pipe ng koneksyon sa gas ay isinusuot; kung ang konektor ay na -fasten.

(2) Walang pag -loosening o pagbasag ng linya ng supply ng kuryente at socket.

(3) Kung may pagtagas sa loob ng analyzer, maamoy man ang ozone gas.

(4) Iba pang hindi normal na problema.

Kung ang alinman sa problema sa itaas ay naganap, mangyaring ipaalam sa tagagawa sa lalong madaling panahon.

8. Ang mga pag -iingat

A. Mahigpit na ipinagbabawal na i -disassemble at tipunin ang kagamitan. Ang mga label ay dapat na panatilihing buo na ginagamit, kung hindi man ay walang garantiya.

B. Ang pagpapanatili ay dapat magkaroon ng propesyonal na tao upang mapatakbo.

C. Huwag hindi sinasadyang i -disassemble, at maiwasan ang hindi kinakailangang pinsala kapag binubuksan ang kagamitan.

D. Panatilihing malinis ang kagamitan, huwag hawakan ang screen na may mga matitigas na bagay upang maiwasan ang pag -scrat ng screen.

E. Patayin ang power supply at maiwasan ang kahalumigmigan kapag malapit na ang kagamitan.

F. Sa kaso ng hindi normal na sitwasyon, i -off ang power supply at gupitin kaagad ang mapagkukunan ng gas, at mangyaring makipag -ugnay sa tagagawa sa oras.

9. Ang imbakan

Ang instrumento ay dapat na naka-imbak sa isang mahusay na maaliwalas, tuyo at hindi nakakaugnay na kapaligiran na may nakapaligid na temperatura ng －10 ℃～＋ 40 ℃ ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ，. Ang sampling gas na may isang kamag -anak na kahalumigmigan na hindi hihigit sa 80%, at ang temperatura ng gas ay dapat na －50 ℃～＋ 80 ℃.

10.TERM NG VALIDIDAD

Ang buhay ng produkto ay nakasalalay sa pag -iipon ng antas ng elektronikong aparato. Matapos palitan ang pag -iipon ng elektronikong aparato, ang produkto ay maaaring magamit nang normal.

Saklaw ng Pagsubok ：	□ 0-300G/NM3	□ 0-200G/NM3	□ 0-100G/NM3
	□ 0-50G/NM3	□ 0-1000ppm
Resolusyon ng Display:	□ 0.01g/m Pansin ： 1mg/l = 1g/m3 = 467ppm
Display Unit ：	□ g/nm3 □ mg/nl □%wt
Paraan ng Sampling:	□ Aktibong Pressure Sampling □ Pumping Sampling
Interface ng nilalaman:	□ Konsentrasyon ng Ozone □ Compensation ng temperatura
	□ PAGSUSULIT NG PRESYULO
Buhay na Magaan na Pinagmulan ：	Mga 30000-50000 na oras
Ipakita ang interface:	4.3 Interface ng Operasyon ng Touch Screen
Function ng Auxiliary:	Ang kabayaran sa temperatura at presyon
Sampling Flow ：	0.5L ± 0.2L/min
Presyon ng input ：	<0.1Mpa
Error sa konsentrasyon:	<0.3 ％ fs
Linya ng paglihis:	<0.2 ％ fs
Zero na pag -anod ：	<± 0.3%.fs
Oras ng pagtugon:	Ang signal ay 0.03s, na nagpapakita ay 0.3 S.
Nakapaligid na temperatura:	-20 ～ 50 ℃；
Sampling caliber ng koneksyon sa serye:	Bypass samplingφ6 (6*4mm mabilis na twisting interface) Bypass samplingφ8 (8*6mm mabilis na twisting interface)
Mode ng komunikasyon ：	RS-485
Output mode ：	4-20mA
Signal ng relay:	Mataas na alarma, mababang alarma
Power Supply:	AC 110-220V ；

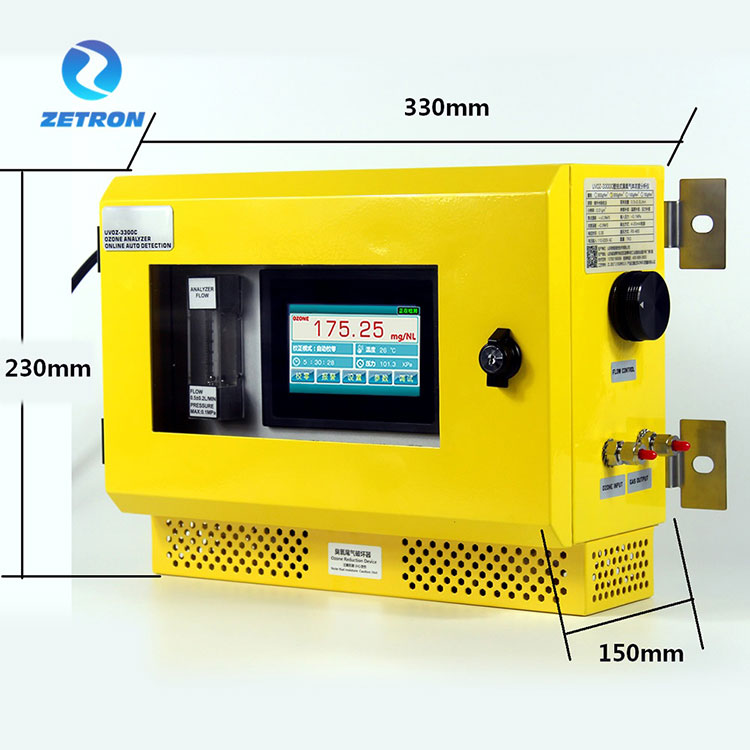

Dimensyon ：	230mm (taas） × 330mm (lapad) × 150mm (lalim)
Standard na pagsasaayos:	□ Antiseptic Flowmeter □ Filter   □ Ozone Tail Gas Destroyer □ Sampling Pump
