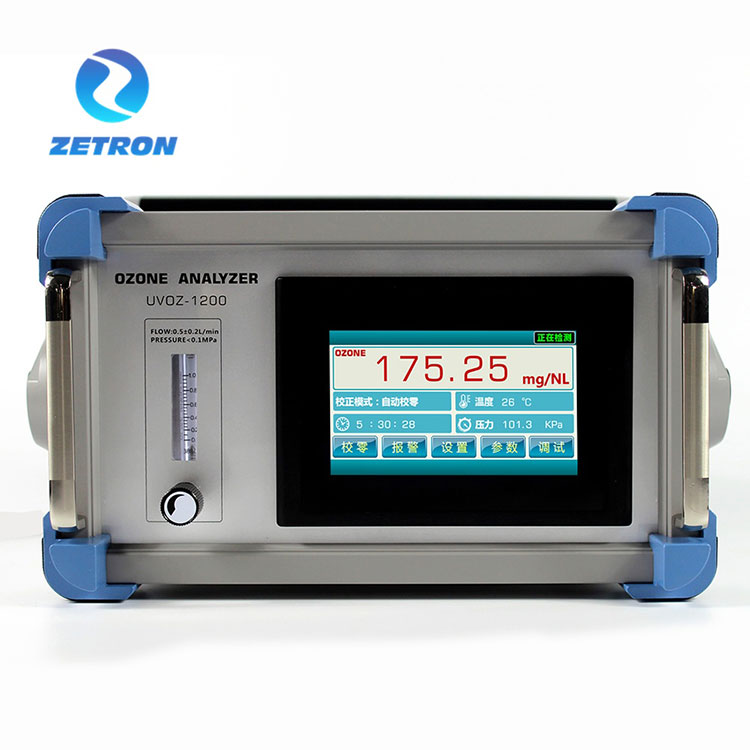

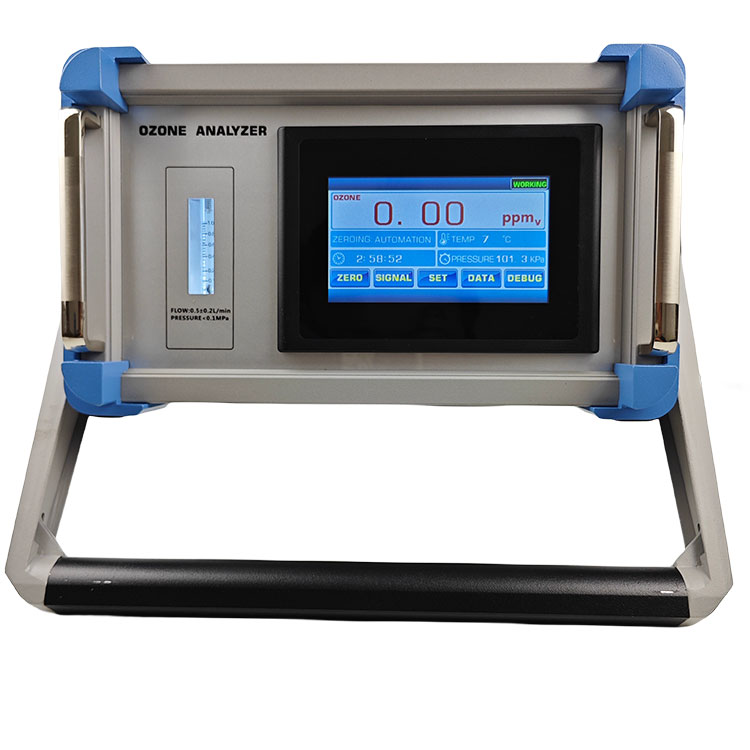

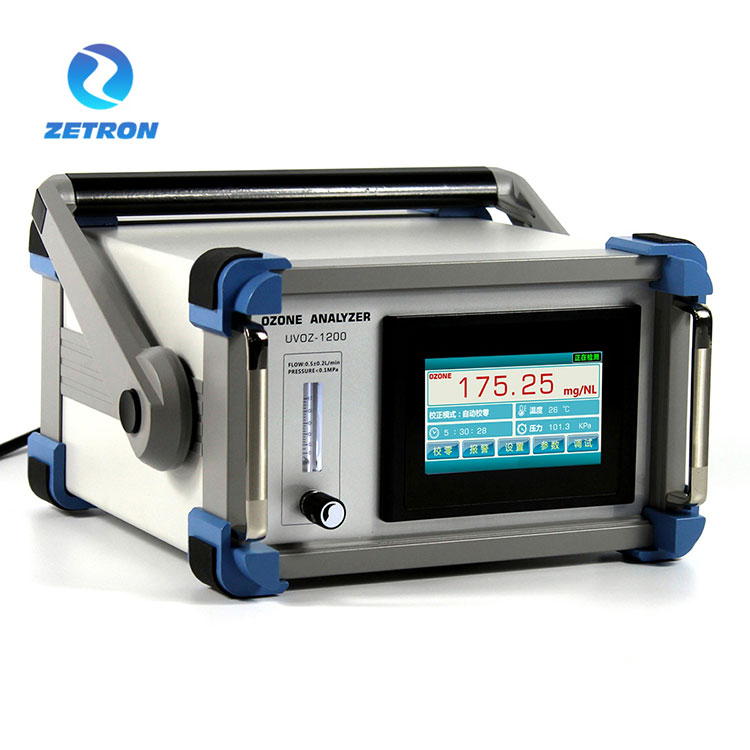

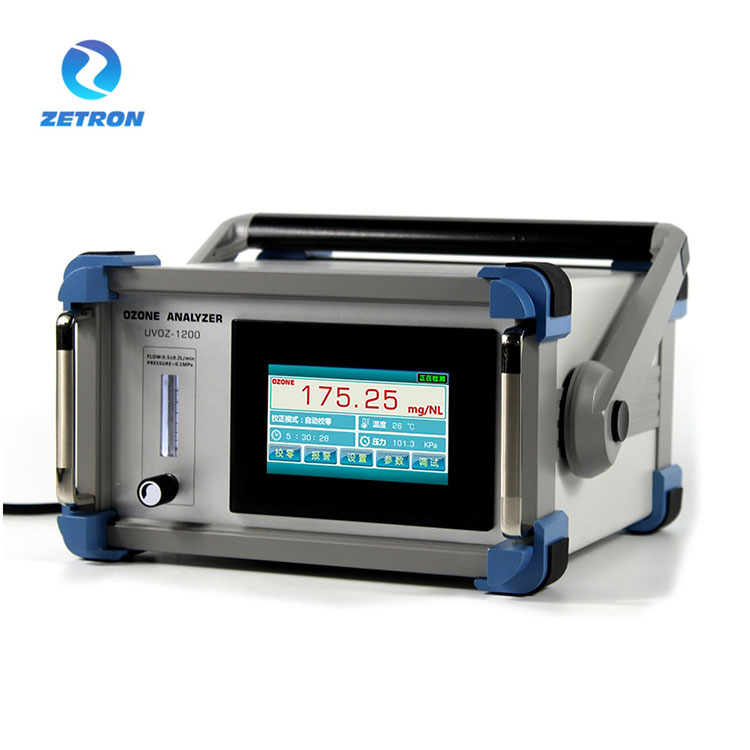

UV Ozone Detector

Prinsipyo ng pagtuklas: Paraan ng pagsipsip ng Dual path ng UV, na ginagamit para sa real-time na pagtuklas ng konsentrasyon ng outlet ng ozon o maubos na pagtuklas ng konsentrasyon ng ozone.
Saklaw ng Pagsukat: 0-300G/NM3; 0-200g/nm3; 0-100g/nm3; 0-50G/NM3.
Mga Tampok ng Produkto: Ang sensor ng konsentrasyon ng ozon na ito ay may awtomatikong pag -andar ng pag -aayos ng ilaw sa loob, na maaaring ayusin ang ningning ng mapagkukunan ng LED light sa real time batay sa sanggunian na light data ng zero point upang matiyak ang katatagan ng zero point. Ang UV ozone detector na ito ay maaaring konektado sa kahanay o serye sa outlet pipeline ng ozone generator (na may kabayaran sa presyon), na pangunahing ginagamit para sa pagsusuri at pagtuklas ng konsentrasyon ng osono ng gas na ginawa sa outlet ng generator ng osono.

Modelo:PTM600OZ

Magpadala ng Inquiry

Pangkalahatang paglalarawan

Ang UV Ozone Detector ay isang microprocessor-based na dual beam photometer (UV 254 nm) para sa pagsukat ng nilalaman ng osono sa hangin o oxygen.

Upang masuri ang nilalaman ng osono sa sample na gas na Theuvozone detector ay sumusukat sa radiation ng UV sa channel ng pagsukat, ang radiation ng UV sa sanggunian ng sanggunian, ang temperatura at ang presyon sa cuvette.

Ang ozone analyzer ay may touch screen operation interface, na nagpapakita ng real-time na konsentrasyon ng osono. At ang touch screen ay kasama din ng pagpapakita ng presyon at temperatura. Para sa mataas na saklaw ng konsentrasyon (g/nM3), mayroon itong pag -andar ng daloy ng pag -input, na maaaring ipakita ang output ng generator ng osono sa real time. Ang pangunahing sangkap ay nagpatibay ng long-life UV light system na may mataas na light transmittance quartz upang maiwasan ang zero na pag-anod mula sa nakakaapekto sa katumpakan ng pagtuklas. Hindi na kailangang isara ang pag -input ng osono kapag zero upang matiyak na ang kagamitan ay maaaring tumakbo nang patuloy na 24 na oras.

Ang konsentrasyon ng osono ay ipinapakita sa alinman sa porsyento na bigat ng osono (%wt/wt), gramo ng osono bawat normal na cubic meter ng sample gas (g/nm3) o ppmv (aq: g/m3 o ppm) sa alphanumeric display. Ang yunit ng konsentrasyon ay maaaring mabago sa panahon ng operasyon.

Ang mga karagdagang nababago na mga parameter ay bukod sa iba:

Yunit ng Pressure Display (KPA)

Mga parameter ng alarma (mataas/mababang threshold)

Kalikasan ng gas ng carrier: hangin o oxygen (incl. Psa)

RS-485 Mga parameter ng interface

4-20mA signal output

Pag -install at Koneksyon ng Power

Para sa sample na koneksyon ng gas 6 x 4 mm PTFE tubing ay dapat gamitin (na ibibigay namin sa kahilingan). Ang sample gas ay dapat na konektado sa pamamagitan ng sample gas filter ("in"). Ang oras ng oras ng pagsukat ng konsentrasyon ay nakasalalay sa

a) Ang daloy ng rate ng sample gas,

b) ang haba ng tubing sa analyzer,

c) Ang seksyon ng cross ng tubing (inirerekumenda namin ang tubing 6x4 mm, hindi higit pa!),

d) ang oras ng oras ng analyzer mismo. Sa inirekumendang rate ng daloy ng .2 hanggang 1 l/min time lag ay magiging 2 hanggang 0.4 s na may 6 x 4 mm na haba ng tubing na 2 m.

Ang mga sumusunod na guhit ay nagpapakita ng posibleng mga pagsasaayos:

Pamamaraan ng sampling: positibong pag -sampol ng presyon;

Ipakita ang interface: 4.3-inch touch screen operation interface;

Interface ng nilalaman: konsentrasyon ng osono, temperatura, presyon;

Mga Pag -andar ng Auxiliary: Ang kabayaran sa temperatura, kabayaran sa presyon;

Unit ng pagpapakita: G/NM3, MG/NL Opsyonal;

Resolusyon ng pagpapakita: 0.01G/NM3;

Rate ng daloy ng gas: 0.5L ± 0.2L/min;

Presyon ng input: <0.1MPa;

Error sa konsentrasyon: maximum na 0.5% FS;

Linear Error: maximum na 0.5% FS;

Zero Drift: <± 0.3%. Fs;

Oras ng reaksyon: ≤ 1 segundo;

Temperatura ng kapaligiran: -30 ~ 80 ℃;

Paraan ng interface ng pipeline: mabilis na paghigpit (hindi kinakalawang na asero);

Bypass sampling diameter: φ 6 (6mm * 4mm);

Paraan ng Komunikasyon: RS-485;

Mode ng output: 4-20mA (aktibo);

Power Supply: 24V DC;

Sukat: 120mm (taas) × 160mm (lapad) × 60mm lalim;

Tandaan: 1mg/l = 1g/m3 = 467ppm;

Libreng Warranty: 24 na buwan (para sa host);

Standard na pagsasaayos: Anti-corrosion flow meter, ozone exhaust destructor, ozone intake (dust) filter.

Mga Tampok ng Produkto:

Mga tampok ng pagsukat: patentadong teknolohiya na may zero point awtomatikong pag-aayos ng pag-aayos, dalawahan na landas ng ultraviolet na pagsipsip ng prinsipyo, dayuhan na buhay na ultraviolet LED light source, patuloy na operasyon, tinitiyak ang katatagan ng konsentrasyon ng pagtuklas.

Paraan ng Pagsubok: Dual Path UV Pagsipsip Paraan, Long-Life Light Source System, High Pagsukat ng Katumpakan.

Prinsipyo ng pagsukat: Ayon sa batas ng beer ng Lambert, ang tumpak na mga sukat ay ginawa sa pamamagitan ng prinsipyo ng pagsipsip ng photometric.

Light Source System: Foreign Long-Life Ultraviolet Light Source System (Ultraviolet LED light source na may lens), na may isang libreng warranty ng 2 taon.

Paggamit: Inirerekomenda na i -install at gamitin ito sa loob ng bahay, nilagyan ng mga hindi tinatagusan ng tubig na mga plug ng aviation.

Light Pool System: Paghiwalayin ang teknolohiya ng light pool, walang leak, mataas na presyon ng paglaban, at paglaban sa mataas na daloy ng sampling gas na epekto.

Intelligent Compensation: Itinayo sa temperatura at Pressure Compensation at Display, kasama ang Automa

Ang istraktura

Ipakita ang panel at display screen

Power input, signal output, ozone inlet, ozone outlet

Power Input:

(01) 24V DC+

(02) 24V DC-

Signal ng terminal output:

(01) RS485+（Modbus）	(03) 4-20mA+
(02) RS485- （Modbus）	(04) 4-20mA-

Ang koneksyon at proseso

UV Ozone Detector, Parallel Branch Sampling Connection Diagram

(Tandaan: Inirerekomenda na gamitin ang prosesong ito ng koneksyon, hiwalay na sampling, at maubos ang kapaligiran pagkatapos na dumaan sa aparato ng pagkawasak ng ozone.
