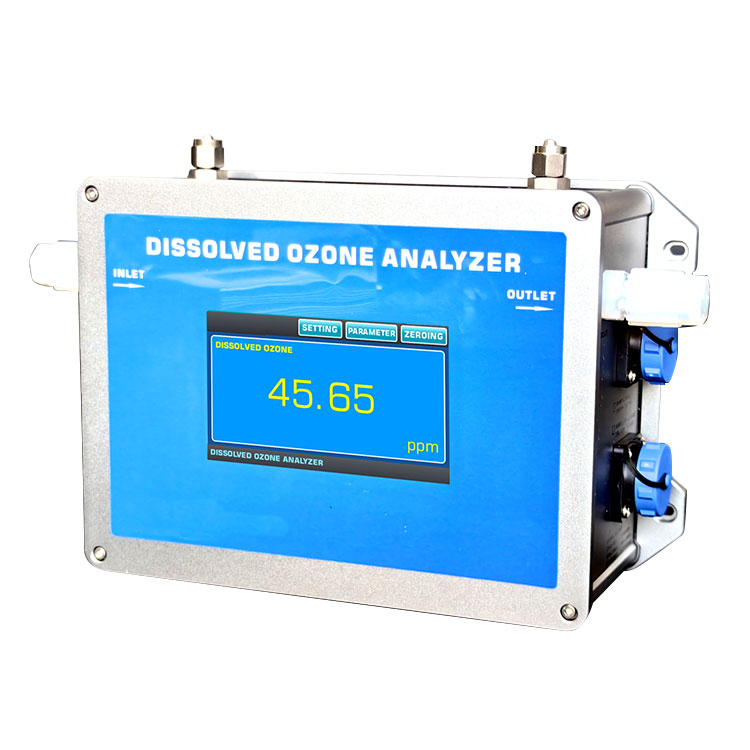

Natunaw na ozone analyzer

Natunaw na ozone analyzer

Prinsipyo ng pagtuklas: Pamamaraan ng pagsipsip ng Dual Path ng UV, na ginagamit para sa pagsusuri at pagtuklas ng natunaw na konsentrasyon ng tubig ng ozon sa tubig ng gripo, dalisay na tubig, o industriya ng semiconductor.

Saklaw ng pagsukat: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Mga Tampok ng Produkto: Ang UV na natunaw na ozone analyzer ay may isang panloob na ilaw na mapagkukunan awtomatikong pag-aayos ng pag-aayos, na maaaring ayusin ang ningning ng mapagkukunan ng LED light sa real-time batay sa sanggunian na light data ng zero point upang matiyak ang katatagan ng zero point. Ang UV optical ozon na konsentrasyon ng konsentrasyon ng tubig ay maaaring konektado sa kahanay o serye sa natunaw na pipeline ng tubig ng ozon, na pangunahing ginagamit para sa pagsusuri at pagtuklas ng mga natunaw na konsentrasyon ng tubig ng ozon sa gripo ng tubig, purong tubig, o industriya ng semiconductor.

Ang natunaw na ozone analyzer ay may isang awtomatikong pag-andar ng pag-aayos ng system na may isang mapagkukunan ng ilaw ng UV, na maaaring ayusin ang ningning ng mapagkukunan ng ilaw ng UV sa real-time ayon sa data ng sanggunian na sanggunian upang mapanatili ang patuloy na data ng zero point, tinitiyak ang katatagan ng zero point. Ito ay isang patentadong produkto ng aming kumpanya. Ang UV optical ozon na konsentrasyon ng konsentrasyon ng tubig ay maaaring gumana nang patuloy nang hindi tumitigil sa loob ng 24 na oras.

Dissolved Ozone Analyzer - Pangkalahatang -ideya ng Produkto

Ang natunaw na analyzer ng konsentrasyon ng osono ay isang direktang pagsukat ng nilalaman ng osono sa tubig ng ultrapure o patuloy na tubig ng kaguluhan gamit ang ultraviolet spectrophotometry. Ang napapasadyang bersyon ay HF, na maaaring magamit para sa 20% hydrofluoric acid ozone aqueous solution. Ang mga materyales na nakikipag -ugnay sa tubig ng ozone ay kasama ang PTFE, FFPM, PFA, at Quartz o Sapphire. Ang UVOZ-180W na natunaw na ozon na analyzer ng konsentrasyon ng tubig ay nilagyan ng isang inlet at outlet, at nilagyan ng interface ng operasyon ng touch screen. Ang output ay direktang konektado sa PLC na may 4-20mA at RS-485 signal line.

Ang natunaw na analyzer ng konsentrasyon ng osono ay may isang awtomatikong pag-andar ng sistema ng pagsasaayos na may mapagkukunan ng ilaw ng UV, na maaaring ayusin ang ningning ng mapagkukunan ng ilaw ng UV sa real-time ayon sa data ng sanggunian na sanggunian upang mapanatili ang patuloy na data ng zero point, tinitiyak ang katatagan ng zero point. Ito ay isang patentadong produkto ng aming kumpanya. Ang ozone analyzer na ito ay maaaring gumana nang patuloy nang hindi tumitigil sa loob ng 24 na oras. Ang superyor na katatagan ng analyzer ng konsentrasyon ng osono na ito ay nakamit sa pamamagitan ng paggamit ng isang tunay na dual beam optical system at isang napaka-matagal na ultraviolet LED light source.

Ang shell ng natunaw na analyzer ng konsentrasyon ng osono ay isang aluminyo na shell na may disenyo ng patunay na splash, antas ng proteksyon: IP65, laki: 260x160x90mm (WXHXD), at bigat ng halos 3 kilograms. Ang natunaw na ozon na konsentrasyon ng konsentrasyon ng tubig ay maaaring mai -mount ang dingding, na may disenyo ng hook sa likod. Kapag kinakailangan ang pag -install, apat na mounting bracket ang ibinibigay.

Ang rate ng daloy ng inlet ng natunaw na ozon na analyzer ng konsentrasyon ng tubig ay 200-300ml/min. Kung kinakailangan ang control ng daloy, ang isang balbula ng throttle o daloy ng metro ay dapat na mai -install sa outlet ng natunaw na analyzer ng konsentrasyon ng ozon. Ang balbula ng throttle na ito ay dapat na nakaposisyon sa likod ng sensor (hindi kailanman nasa harap nito! Ang pag -install ng isang balbula ng throttle sa inlet ay bubuo ng mga bula, kaya mahigpit na ipinagbabawal para sa tubig ng osono na may mga bula ng tubig upang makapasok sa natunaw na ozone water analyzer.)

Kinakailangan upang mapanatili ang kalinisan ng tubig ng inlet ng natunaw na analyzer ng konsentrasyon ng tubig ng osono, at upang mapanatili ang kalinisan ng mga panloob na sensor ng natunaw na analyzer ng tubig ng ozone. Inirerekomenda na i -calibrate ang zero point ng natunaw na ozon na konsentrasyon ng tubig na analyzer tuwing 2 linggo. Kapag na -calibrate ang zero point, ang malinis na tubig na walang osono o kulay ay dapat ipakilala

Dissolved Ozone Analyzer - Mga Tampok ng Produkto:

Paraan ng Pagsubok: Dual Path UV Pagsipsip Paraan, Long-Life Light Source System, High Pagsukat ng Katumpakan.

Prinsipyo ng Pagsukat: Ayon sa batas ng beer ng Lambert, ang tumpak na pagsukat ay isinasagawa sa pamamagitan ng prinsipyo ng pagsipsip ng photometric.

Saklaw ng pagsukat: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Light Source System: Foreign Long-Life Ultraviolet Light Source System (Wavelength 253.7Nm), na may isang libreng warranty ng 3 taon.

Paggamit: panloob na pag -install at paggamit, nilagyan ng mga hindi tinatagusan ng tubig na mga terminal ng plug.

Light Pool System: Paghiwalayin ang teknolohiya ng light pool, libre ang pagtagas, mataas na paglaban sa presyon, at paglaban sa mataas na rate ng pag -sampling ng likido na epekto.

Matalinong kabayaran: Nilagyan ng awtomatikong pag -aayos ng zero at awtomatikong pag -andar ng kompensasyon ng ilaw na mapagkukunan.

Paraan ng Operasyon: Maaari itong manu -manong zero, at sa panahon ng pag -zero, kinakailangan upang matiyak na walang solusyon sa may tubig na ozone sa instrumento.

Display Unit: Mg/L, opsyonal na PPM.

Data Display: Mataas na kahulugan ng kulay ng touch screen.

Pag-andar ng Output: 4-20mA, RS485 Komunikasyon.

Awtomatikong pag-aayos ng zero: Maaari itong ayusin ang ningning ng ultraviolet LED light source sa real-time batay sa data ng light light upang mapanatili ang isang palaging data ng zero point, tinitiyak ang katatagan ng zero point.

Maramihang mga bersyon:

Ang normal na bersyon ay ginagamit para sa gripo ng tubig at purified na tubig.

Ang bersyon ng HF ay maaaring magamit para sa 20% hydrofluoric acid ozone aqueous solution.

Dissolved Ozone Analyzer - istraktura ng produkto at komposisyon

【1】 Mga Dimensyon ng Pag -install ng Wall

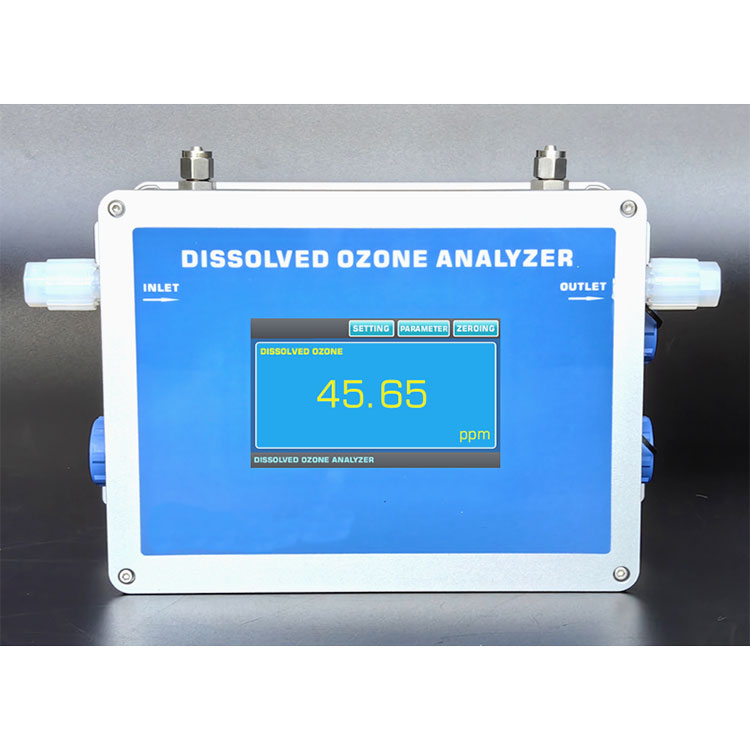

【2】 Display panel at display screen

【3】 Power input, signal output, inlet at outlet

Power Input:

Signal ng terminal output:

Dissplay Signal Terminal: Ginamit upang Ikonekta ang Remote Display Signals (Ang makina na ito ay mayroon nang isang display screen)

Ang interface ng gas sa itaas ng UV na natunaw na ozone water analyzer ay ginagamit para sa naka -compress na interface ng hangin. Kung ang temperatura ng tubig ng osono ay masyadong mababa, inirerekomenda na ipakilala ang naka -compress na hangin sa instrumento upang maiwasan ang paghalay sa panloob na pipeline ng tubig ng ozon ng instrumento.

Dissolved Ozone Analyzer - diagram ng proseso ng koneksyon ng produkto

Dissolved Ozone Analyzer - Positive Pressure Branch Sampling Connection Diagram

(Inirerekomenda na gamitin ang prosesong ito ng koneksyon para sa split sampling. Tandaan na ang daloy ng metro ay kailangang mai -install sa outlet ng natunaw na ozone water analyzer.)

Dissolved Ozone Analyzer, Negatibong Pressure Water Pump Sampling Connection Diagram

(Inirerekomenda na gamitin ang prosesong ito ng koneksyon para sa split sampling. Tandaan na ang daloy ng metro ay kailangang mai -install sa outlet ng natunaw na ozone water analyzer.)

Tandaan: Ang tagagawa ng natunaw na metro ng daloy ng tubig ng ozon ay isang karaniwang accessory ng pagsasaayos, at ang negatibong presyon ng bomba ng tubig ay isang opsyonal na produkto. Maaari kang kumunsulta sa tagagawa upang bilhin ito nang hiwalay.

Tandaan: Nang walang bersyon ng pagpapakita, ang tagagawa ay hiwalay na i -configure ang mga wired touch screen accessories (haba ng kawad sa loob ng 2 metro)

Dissolved Ozone Analyzer - Mga Teknikal na Parameter:
